頻譜分析儀控制器
時間:2016-12-27 10:03

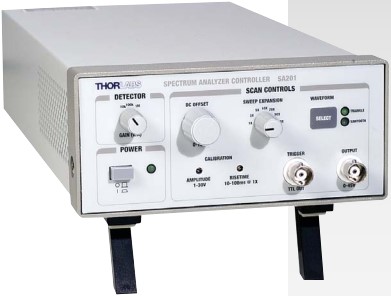

頻譜分析儀控制器型號: SA201
產品介紹:
SA201是專門設計來控制Thorlabs SA200系列Fabry佩羅干涉儀?？刂破鳟a(chǎn)生一個電壓斜坡,用于掃描兩個腔鏡之間的分離。控制器提供了調整斜坡電壓和掃描時間,允許用戶選擇掃描范圍和速度。一個偏移量控制提供允許頻譜在示波器上顯示轉左或右。另一個方便的控制器的功能是提供了一個1 x變焦功能,2 x,5倍,10倍,20 x,50和100 x光譜顯示分辨率的增加。輸出TTL電平觸發允許用戶的外部觸發示波器開始或ramp波形的中點。SA201還包括一個用于高精度光電探測器放大器電路監測腔的傳輸。放大器提供了一個可調互阻抗增加10 k、100 k和1 m V /開車時高阻抗負載,如一個示波器。利用控制器的輸出的同步信號,可以用一個示波器顯示輸入激光的光譜。的探測器電路包含一個消隱電路.
技術參數:
| 型號 | SA201 |
| 波形 | 鋸齒/三角形 |
| 默認波形 | 鋸齒形 |
| 鋸齒下降時間 | 1毫秒 |
| 輸出電壓范圍 | 1 - 45 V |
| Max電源電流 | 26 mA Max |
| 短路持續時間 | 連續 |
| 補償范圍 | 0 - 15 VDC |
| 白-黑幅度范圍 | 1 - 30 V |
| 上升時間范圍 | 0.01 - 0.1 s @ 1 x掃描經驗 1 - 10 s @ 100 x掃描經驗值 |
| 掃描擴展設置 |
1X, 2X, 5X, 10X, 20X, 50X, 100X |
| 掃描刻度誤差 | ±0.5% |
| 輸出噪聲 | 1 mV RMS (~6.6 mV PP ) |
